Instalace tepelného čerpadla

Instalace tepelného čerpadla je velmi jednoduchá. Podle rozsahu trvá jeden až dva dny. Po úspěšné instalaci následuje funkční zkouška, nastavení provozních parametrů a zaškolení obsluhy.

Pokud je tepelné čerpadlo v neděleném provedení (MONOBLOC), probíhá hlavní část instalace pouze venku. Obvykle na předem připravený betonový nebo ocelový podstavec. K tepelnému čerpadlu se z rozvaděče přivede jednofázový nebo třífázový napájecí kabel. Dále se přivede potrubí topného okruhu. Uvnitř objektu je nainstalován malý ovládací panel, propjený s tepelným čerpadlem tenkým kabelem.

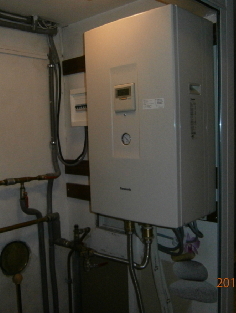

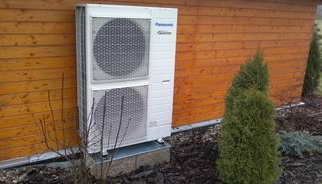

Instalace děleného tepelného čerpadla (BI BLOC, split) probíhá hlavně v technologické místnosti - kotelně. Zde se nainstaluje vnitřní jednotka (HYDROBOX) ke které se přivede napájení a potrubí topného okruhu. Venkovní jednotka se instaluje vně objektu na předem připravený podstavec nebo konzoli na zeď. Vnitřní a venkovní jednotka jsou vzájemně propojeny svazkem potrubí a kabelů o průměru cca 8 cm.

V případě požadavku na ohřev teplé užitkové vody se instaluje ještě uvnitř budovy nádrž pro TUV. Je propojena s topným okruhem a předává teplo teplé užitkové vodě prostřednictvím zabudovaného výměníku. Do tepelného čerpadla vede z nádrže tenký svazek kabelů.

V některých aplikacích je vhodné nainstalovat i akumulační nádobu. Obvykle se umisťuje v technologické místnosti vedle nádrže pro TUV
